HH004F手电筒LED驱动IC.HH004F价格.HH004F库存
-
-
型号： HH004F 品牌/商标： ZKSON 生产厂家： CHINA 产品类别： LED驱动IC- 联系人： 张先生 联系电话： 0755-61469430
产品详细

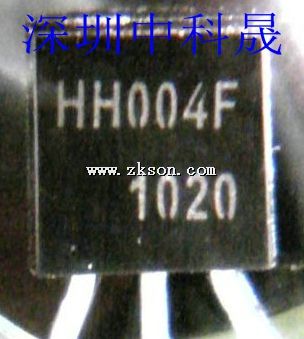

HH004F是一款PWM控制的升压IC，用于驱动1到15个并联的小功率LED,可以通过调节电感来调节输出电流的大小，改变LED亮度。有TO-92和SOT-23封装形式，产品应用简单，只需一个电感即可工作，生产成本低。大量应用于使用一个电池的手电筒，太阳能灯，头灯等产品上。
1.高效率：85%-90%的转换率，电能损失少！
2.成本低，价格最有竞争力的升压驱动电路！
3.低功耗CMOS工艺
4.高适应能力：可驱动1-5个LED，对灯VF值不敏感。
5.体积小，减少电路板尺寸，简洁的外部电路，生产成本低！
6.工作温度：-40°~+85°C
产品电性参数：
1.输入电压VDD:0.9~5V
2.启动电压VSTART:0.9V
3.输出电流IOUT:100MA
4.工作频率FOSC:80~120KHZ
5.转换效率:>85%
应用说明：
1.电感：电感值大，电感的直流电阻小，可以得到理想的转换效率。
推荐使用：0410
33uh-200uh的色码电感，电感使用较粗的导线绕制可以提高转换效率。电感值不宜小于：27uh
2.LED灯：
HH004F对LED的工作电压要求不高，VF值在2.8-4.5v
范围内均可使用，但要求同一个板上的LED的VF值尽可能一致，使用一致性好的LED可以省去限流电阻，这样可以降低生产成本。
3.HH004F可以外接三极管扩流输出，驱动1W3W大功率LED,或多达数百个小电流LED。
